商品の詳細:
|
| ズームレンズ: | ズームレンズ 0.7－4.5X(同軸ライトはオプション) | 画像倍率: | 30－230X |
|---|---|---|---|
| 作動距離: | 82mm | 決断: | 0.0001mm |
| 反復性: | 1.5um | 保証: | 1年 |
| ハイライト: | Stampingsの視覚測定機械,0.7x視覚測定のMachin,4.5X視覚測定機械 |
||

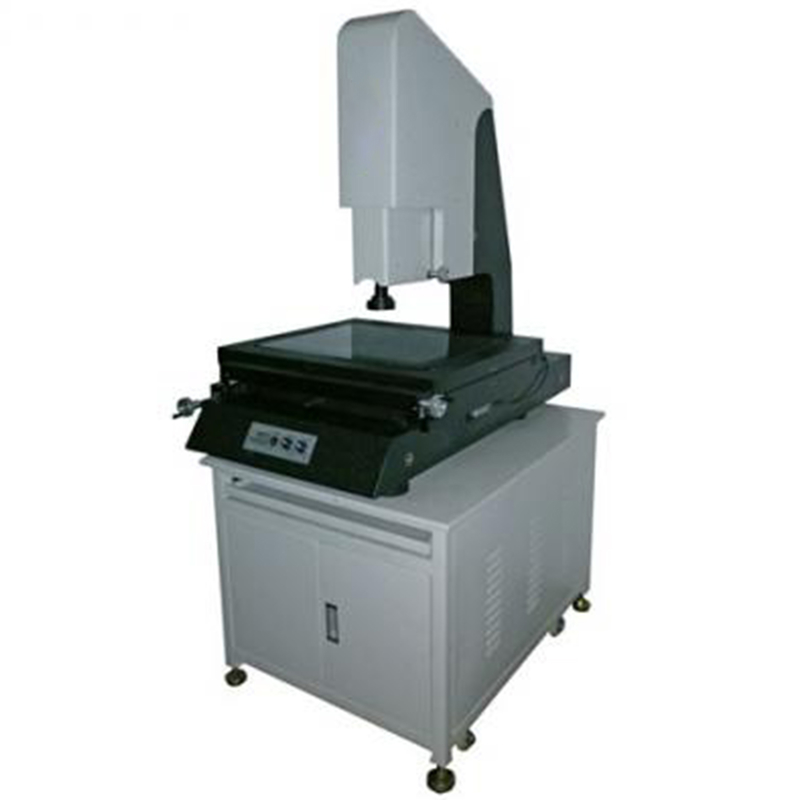

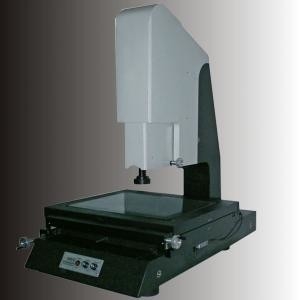

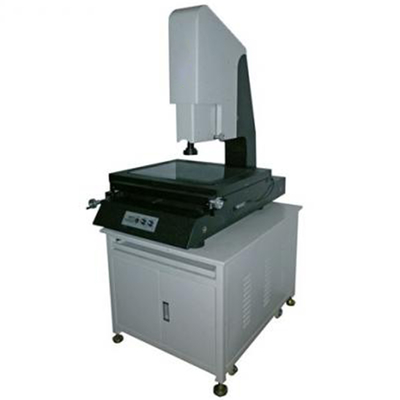

半自動マニュアルの第2視覚測定機械ズームレンズ0.7-4.5X
視野の測定機械概要の紹介:
●この視野測定機械は精密な機械工のような技術を統合する進められた長さ測定装置、視覚の技術、電子技術等である。
●この視野測定システムはプロダクト金属、電子工学、鋳造物、部分を、コネクター押す設計されていたり、製造されたり及び広く加えられる、PCBを
大学、大学、研究所のような機械類、メートル、腕時計、携帯電話、LCD、LED、軽工業およびユーザー。
●サイズ、用具、部品、部分を、カム押す輪郭を描くために、サンプル版のような部品の表面の形の見なすさまざまで複雑で及び不規則な部品の測定の高性能のこの視野機械ねじ、ギヤ、携帯電話の部品、プロフィールのカッター形成する叩くこと。
●主に設計されていたターゲットとの実際の測定の調査結果から見つける比較を達成する良い業績の第2 &3Dのイメージの測定の為に加えられるこの視野システムおよび、点検するため測定する、目的を実現するため目盛りが付くため、また逆行分析を行うため。
視野の測定機械産業塗布:
この第2視野測定システムは次として企業およびプロダクトを広く加えられる:
LCD、LED、PCB、Stampings、電子工学、コネクター、鋳造物、ハードウェア、腕時計等。
特徴及び性能:
1. 非常に堅い場合の柱が付いている高く精密な大理石の基盤は全体の第2視野の測定機械に非常に安定した工作台もたらされ、提供される;
2. 動きシステムは最も高いテストの正確さを達成できる高い直線性の精密なVのスライダーの柵を採用している;
3. ここの色の産業基準600TVA CCDのカメラは高い条件のために答えるために装備した;
4. プログラム可能な3ループ8地帯LEDの表面の涼しい光源、direct-axis縁ライト（同軸軽い任意）;
5. 高く精密な光学スケールは正確さ0.001mmまでが装備されている;
6. 独立開発された測定ソフトウェアは容易なプログラミング方法を手動で達成できる;
視野の測定機械技術的な変数:
| モデル | GSKA-2010 | GSKA-3020 | GSKA-4030 | ||
| 測定旅行 | |||||
| Ｘ軸旅行 | 200mm | 300mm | 400mm | ||
| Ｙ軸旅行 | 100mm | 200mm | 300mm | ||
| Z軸旅行（任意） | 150mm | 150mm | 150mm | ||
| 工作台 | |||||
| アルミ合金のベンチ | 360×260mm | 570×355mm | 670×460mm | ||
| ガラス ベンチ | 260×160mm | 354×254mm | 459×359mm | ||
| Load-bearing | 30kg | 50kg | 50kg | ||
| 視野及び測定システム | |||||
| CCD | 600TVAの高リゾリューションのカラー カメラ | ||||
| ズームレンズ | ズームレンズ0.7-4.5X （同軸軽い任意） | ||||
| イメージの倍率 | 30-230X | ||||
| 作動距離 | 82mm | ||||
| 決断 | 0.0001mm | ||||
| 反復性 | 1.5um | ||||
| 測定の正確さ（μm） |
X-Y軸線の≦ （3+L/200） um、 Z軸（測定する視野）の≦ （5+L/200） um |
||||
| 全面的（mm） | 900×720×1700 | 980×620×1600 | 1130×750×1600 | ||
| 総重量（kg） | 160kg | 230kg | 320kg | ||
| 照明システム | プログラム可能な3ループ8地帯の表面ライト及び縁ライト | ||||
| 入力 | 220V±10% （AC） 50HZ |
||||
カスタマー サービス:
Øの取付け
Øの訓練（訓練の顧客の従業員）
Øの口径測定
Øの予防の維持
Øの交換部品
電話またはインターネットによるØの援助
Øの現地の診断および修理/オンライン診断および修理
