商品の詳細:
|
| 保証: | 1year | 原産地: | Donggaunの陶磁器 |
|---|---|---|---|
| 走行の範囲XのＹ軸: | 100x100m （4inx4in） | 走行の範囲のZ軸: | 100mm （4in） |
| 測定の正確さ（U1XY）: | ± （5+0.08L）のµm L =測定の長さ（mm） | CCDのカメラ: | Megapixels色CCDのカメラ |
| 段階のガラス サイズ: | 6.7×6.7in 170x170mm | max.loading: | 5kg 11lbs |
| ハイライト: | 視野の測定システム,光学視野システム |
||

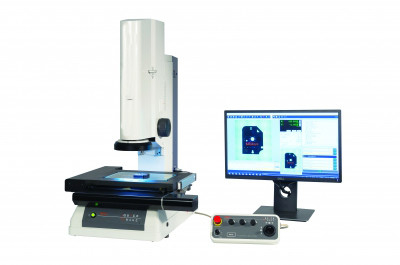

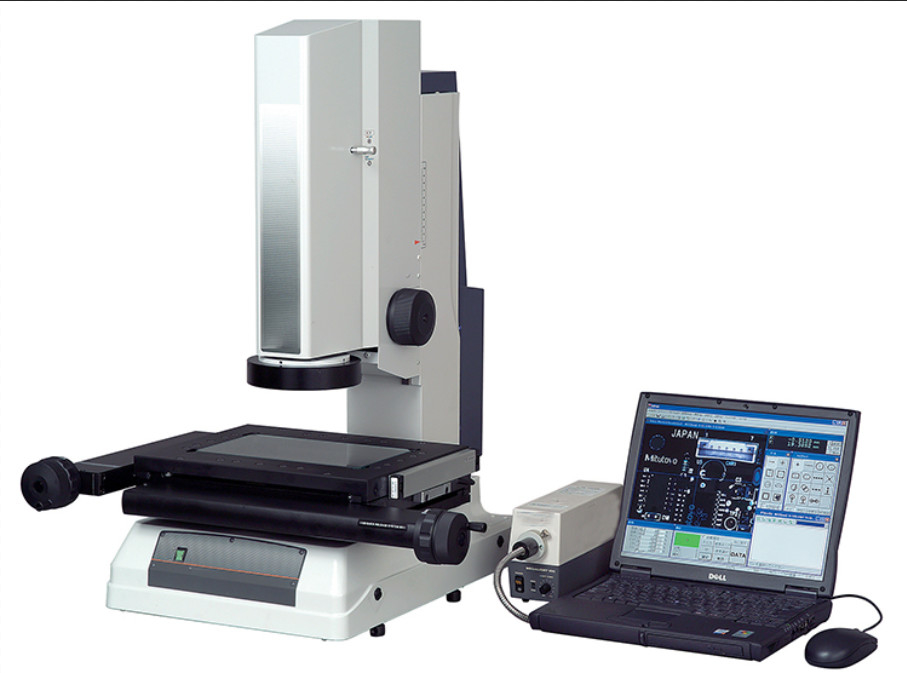

第2視野の測定の器械急速なイメージ投射 モデルGSA-T361
プロダクト提示:
GSAシリーズ視覚測定システムは（32 x 24のmm）広い視野、焦点深さ（± 11mmまで）、十分に電気X-Y段階および全体の段階旅行範囲中の自動測定をユーザーに与える最も最近のQIPAKソフトウェアを特色にする。QIPAK V6.1のイメージ ステッチ機能と結合されるtelecentric光学系はフル オートの広域の測定を達成できる。GSAシリーズは0.2Xに（3.5+0.2L） µの光学拡大、測定の正確さm、および200mmの測定の範囲の選択x 100mm、200mm x 170mm、および300mm x 170mm提供する。
測定の結果はビデオ・イメージのリアルタイムに直接表示され、許容判断は一目で明確である。より高い測定の正確さによって、速いイメージは一流の質および機能性を保障する。作り付けLEDの照明の高い明るさそしてmegapixelのカラー カメラは観察および測定のために高解像のイメージを使用できる。
| モデル | GSA-T361 | GSA-T362 | GSA-T363 |
| 走行の範囲XのＹ軸 | 100x100m （4inx4in） | 100x100m （4inx4in） | 200x100mm （8inx4in） |
| 走行の範囲のZ軸 | 100mm （4in） | 100mm （4in） | 100mm （4in） |
| 測定モード | 高解像モードおよび通常モード | 高解像モードおよび通常モード | 高解像モードおよび通常モード |
| 正確さ（モニターで） | ±5µm （高リゾリューションモード）、±8µm （通常モード） QI-Bモデル±2.7µm （高リゾリューションモード） ±4µm （通常モード） | ±5µm （高リゾリューションモード）、±8µm （通常モード） QI-Bモデル±2.7µm （高リゾリューションモード） ±4µm （通常モード） | ±5µm （高リゾリューションモード）、±8µm （通常モード） QI-Bモデル±2.7µm （高リゾリューションモード） ±4µm （通常モード） |
| 反復性 | 1µm （高解像モード）、±2µm （通常モード） QI-Bモデル:0.7µm （高リゾリューションモード） 1µm （通常モード） | 1µm （高解像モード）、±2µm （通常モード） QI-Bモデル:0.7µm （高リゾリューションモード） 1µm （通常モード） | 1µm （高解像モード）、±2µm （通常モード） QI-Bモデル:0.7µm （高リゾリューションモード） 1µm （通常モード） |
| 測定の正確さ（U1XY） | ± （5+0.08L）のµm L =測定の長さ（mm） | ± （5+0.08L）のµm L =測定の長さ（mm） | ± （5+0.08L）のµm L =測定の長さ（mm） |
| CCDのカメラ | Megapixels色CCDのカメラ | Megapixels色CCDのカメラ | Megapixels色CCDのカメラ |
| 光学系 | 拡大0.2Xの二重telecentricシステム 働く間隔90mm 焦点±0.6mm （高解像モード）の深さ、±11mm （通常モード） |
拡大0.2Xの二重telecentricシステム 働く間隔90mm 焦点±0.6mm （高解像モード）の深さ、±11mm （通常モード） |
拡大0.2Xの二重telecentricシステム 働く間隔90mm 焦点±0.6mm （高解像モード）の深さ、±11mm （通常モード） |
| 照明 | 輪郭の表面の4象限儀LED | 輪郭の表面の4象限儀LED | 輪郭の表面の4象限儀LED |
| 段階のガラス サイズ | 6.7×6.7in 170x170mm | 6.7×6.7in 170x170mm | 9.5×5.5in 242x140mm |
| Max.loading | 5kg 11lbs | 5kg 11lbs | 10kg 22lbs |
| 固まり | 132lbs 60kg | 132lbs 60kg | 140lbs 64kg |
