商品の詳細:
|
| 保証: | 1year | モデル: | GSA-87R |
|---|---|---|---|
| 次元（mm） （L*W*H）: | 600*740*890 | 測定範囲（mm） （X*Y*Z）: | 300*200*200 |
| 測定の正確さ（μm）: | 2.5+L/100 | 反復性（μm）: | 2.5 |
| 重量（kg）: | 190kg | 線形スケールの決断: | 0.5μm |
| ハイライト: | 視野の測定システム,光学視野システム |
||
光学視野システムは正確に0.5μMの線形決断を測定した
プロダクト提示:

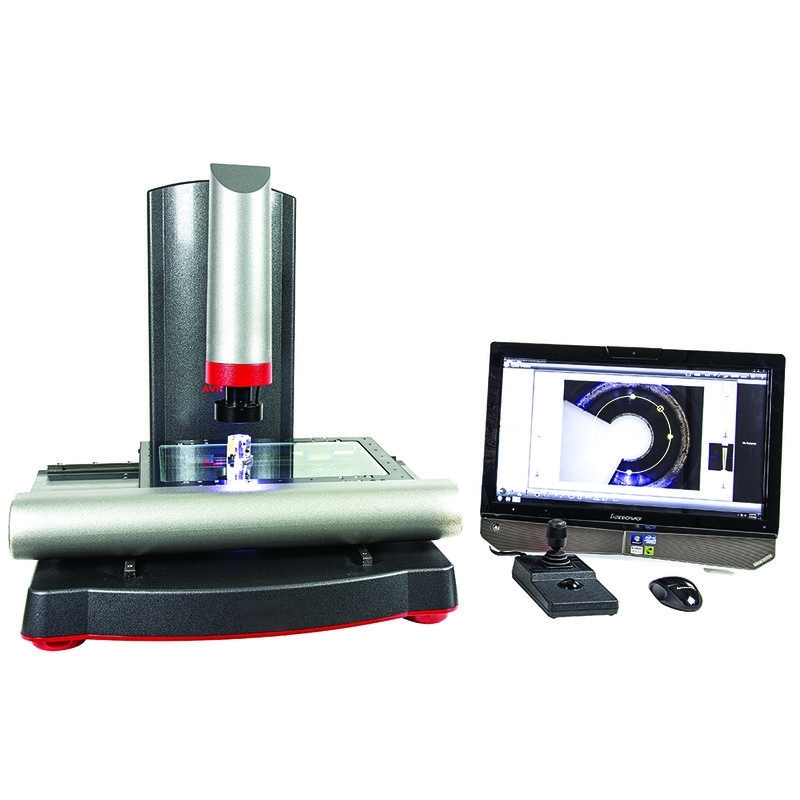

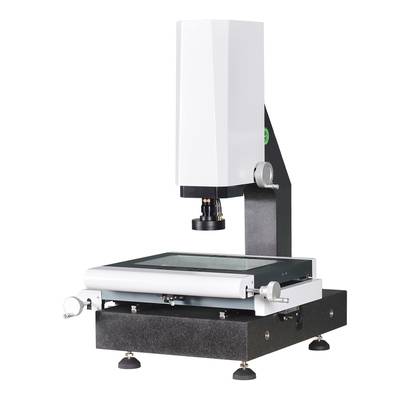

GSAシリーズ光学測定機械はあなたのプロダクトの品質管理プロセスで使用される重要な器械である。それはあなたのプロダクトの次元の正確さを、するあなたのプロダクトを競争に保障する。
高精度なハードウエア コンフィギュレーション
シリーズは高精度な線形案内面と形成されたり、独特な動的パフォーマンスおよびエンド ユーザーの経験を提供する。また完全でプログラム可能な8つのセクションLED表面の照明リング、3-axis 0.0005mm高解像の線形トランスデューサーおよび強力な測定ソフトウェアを含んでいる。
逆行分析
GSAシリーズVMMは任意構成としてRenishawの接触調査と互換性がある。ユーザーは容易に1台の機械の第2そして3D測定機能を達成できる。ソフトウェアは光学レンズ間のオフセットを計算でき、すべての測定の結果が1つの座標系の内にあることを接触調査は、確かめる。測定の結果は逆行分析のための3Dデッサンとして出力である場合もある。
密集した、正確
GSAシリーズVMMは正確な部品を製造する工場のほとんどのための共通モデルである。それは適用を測定する少しのサンプルのために合う。3つの軸線の手動制御は、ユーザー フレンドリー ソフトウェアと、オペレータが非常に短い時間の機械を使用して管理することを可能にする。
指定
| 項目 | GSA-87R | |
| 次元（mm） （L*W*H） | 600*740*890 | |
| 測定範囲（mm） （X*Y*Z） | 300*200*200 | |
| 測定の正確さ（μm） | 2.5+L/100 | |
| 反復性（μm） | 2.5 | |
| 重量（kg） | 190kg | |
| イメージおよび測定 | CCD | 1.2millionピクセル デジタル カメラ |
| レンズ | 手動凹まされたズームレンズ0.7 -4.5X （任意電子拡大信号のフィードバック レンズ） | |
| 拡大 | 18-195X （参照だけのために。別のカメラおよびレンズによって拡大は異なっている） | |
| 視野 | 8.1~1.3mm （参照だけのため、別のカメラおよびレンズの組合せと、価値は異なっているである） | |
| 作動距離 | 90mm | |
| 線形スケールの決断 | 0.5μm | |
| ドライブ | X/Y/のZ軸の手動制御 | |
| 照明 |
プログラム可能なLED8地帯リング表面ライト、LEDの底平行ライト（任意:同軸ライト）
|
|
