商品の詳細:
|
| 保証: | 1年 | Z軸旅行: | 75mm |
|---|---|---|---|
| 正確さ（結合が付いている広分野）: | 3+L/150um | 正確さ（結合と高精度）: | 2+L/150um |
| 反復性（高精度）: | 1.5um | 最高。積載量: | 5Kg |
| 正確さ（結合のない広分野）: | 3um | X/Y軸線旅行: | 200×200mm |
| ハイライト: | 視野の測定システム,光学視野システム |
||
二次元の測定の視野システム高精度の測定
製品特性:

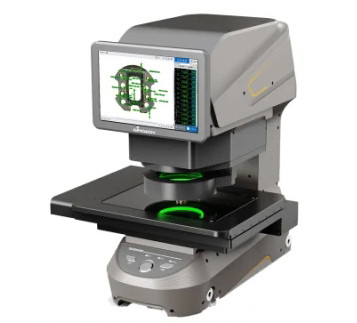

Benchtopの即刻の測定システム
テーブルの構造、扱うこと容易な小型。
1ボタンの測定はまた自動測定を達成するIO信号と、一致させることができる。
レポートはデータ管理システムに自動的にアップロードことができる。
表面ライトの下の高精度の測定
拡大のTelecentric二重レンズおよび2 20MPカメラ、自動複数の角度の表面ライトおよび任意同軸表面ライトと装備されている。
独立した強力なAIの端の計算のアルゴリズムを使うと、それは捜す容易に精密な端を表面で実現し、境界散乱を無効な区域をろ過できる。
表面ライトの測定の反復性はまた最下ライトのそれとして同じようなレベルに達することができる。
速い測定および容易な操作
測定の時間を非常に減らすことは1秒の100つの次元を測定できる。
ソフトウェアの操作インターフェイスは理解されやすく、容易であり測定プログラムおよび変数設定は容易に書くことができる。
自動集中し、自動置き、そして自動測定機能のだれでもを使うと操作は安定した測定の結果を得ることができる。
技術仕様:
| モデル | GSA-52F | GSA-53F | GSA-54F | ||
| 測定範囲 | X | φ100 | 200mm | 300mm | |
| Y | 200mm | 200mm | |||
| Z | 75mm | 75mm | 75mm | ||
| FOV | 高精度モード | 26mm x 18mm | |||
| 広分野モード | φ100mm | ||||
| 反復性 | 高精度モード | ± 1.5μm | |||
| 広分野モード | ± 3μm | ||||
| 最低の単位 | 0.1μm | ||||
| 正確さ | 高精度 | 結合なし | ±1.5μm | ||
| 結合を使って | ±2+L/150μm | ±2+L/150μm | |||
| 広分野 | 結合なし | ±3μm | |||
| 結合を使って | ±3+L/150μm | ±3+L/150μm | |||
| 重量 | 33のKg | 45のKg | 50のKg | ||
| 光学系 | カメラ | 1" 20MP BWのカメラ* 2 | |||
| レンズ | 拡大のTelecentric二重レンズ | ||||
| 表面ライト | 2リングLiftableライト | ||||
| 最下ライト | 緑の平行最下ライト | ||||
| 容量 | 5つのKg | ||||
| 測定ソフトウェア | GD&Tソフトウェア | ||||
| 電源 | 220V±10%、50Hz | ||||
| 労働環境 | 温度:20±3ºCの湿気:30-80%、振動: <0> | ||||
| 次元（L*W*H） mm | 600*300*650mm | 600*410*650mm | 600*510*650mm |
||
