商品の詳細:
|
| 起源の場所: | 広東省、中国 | モデル番号: | GSA-T56 |
|---|---|---|---|
| レンズ: | 0.7～4.5倍 | 視野: | 8.1mm | 1.3 mm |
| 線形スケールの決断: | 0.5μm （任意0.1μm） | 保証: | 24 Mothes |
| 拡大: | 18~195 X | 作動距離: | 80のmm |
| ハイライト: | ビデオ測定システム,視覚測定システム |
||

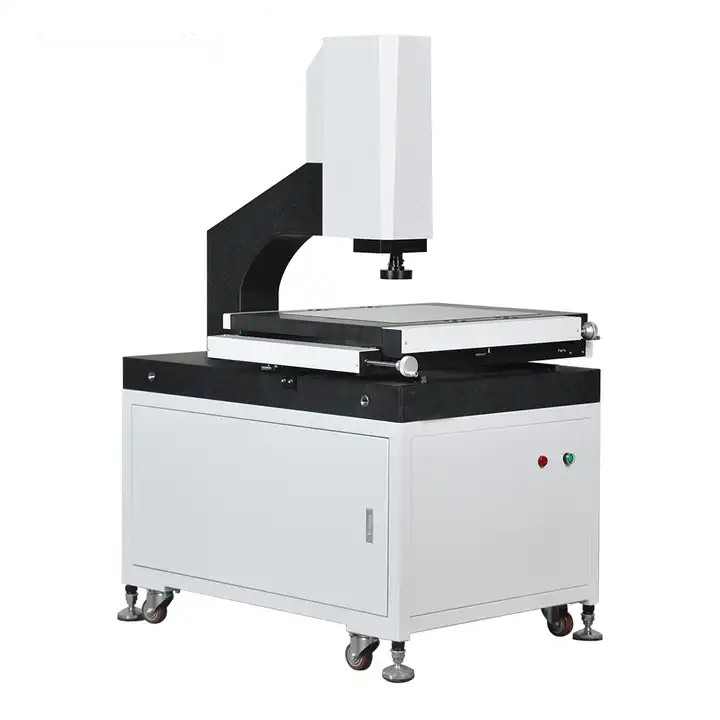

測定プロダクト次元の正確さのための高精度の視覚測定システム
プロダクト提示:
視覚測定機械は使用するまで器械マイクロメートルの正確さの実寸の精密な測定に、である。工作物のイメージを捕獲するのにカメラを使用するのは光学測定の器械分析しイメージ ピクセルを、測定ソフトウェアを使用して計算する二次元次元をである。
GSKシリーズ視覚測定機械は精密な二次元次元の測定の適用のための私達の会社および型、電子工学、半導体、射出成形、3Cプロダクト、医学のような異なった企業のエンド ユーザーが、航空設計して、開発する、普及したモデル等である。それはあなたのプロダクトの品質管理プロセスで使用される重要な器械でありあなたのプロダクトの次元の正確さを保障し、競争にする。

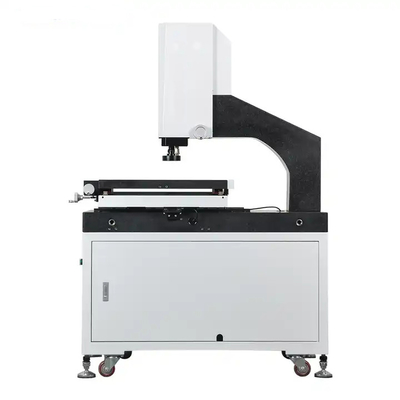

GSA-T56モデルはほとんどの工場の精密部品を作り出すための最も一般的なモデルである。サンプルの少しを測定するために適した。ユーザー フレンドリー ソフトウェアとの3-axis手動制御はオペレータが短いある一定の時間に機械を管理し、使用することを可能にする。
特徴:
基盤およびコラムとして高精度および安定した花こう岩を使用して、3-axis 0.0005mm高解像の線形センサー
----各機械の高性能そして正確さを保障しなさい。
HIWINのアルミニウム仕事台および堅い陽極酸化された表面処理と結合される線形ガイド・レールおよび高精度の線形ガイド・レールの採用。
----機械の高い動的パフォーマンスそして長いライフ サイクルの使用を保障しなさい。
線形スケール、光量制御および接触調査信号伝達のための会社の新開発の統合された中心制御箱を使用して。
----容易な配線および維持を保障しなさい。機械の安定性を非常に高める。

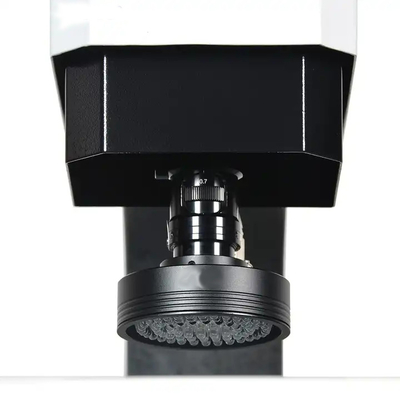

イメージの変形を避ける平行軽い道が付いているプログラム可能な輪郭LEDライト。
----測定の正確さを保障しなさい。
8区分ソフトウェアはLEDの円ライトを制御し、多数の照射角度および明るさを提供する。
----異なった形および材料の部分のために適した。
つく変数は部品の測定プログラムに記録することができユーザーは測定プロセスの間にそれらを調節する必要はない。
----友好的および使用すること便利。
| モデル | GSA-T56 | GSA-T57 | GSA-T58 | GSA-T59 | |
| 次元（mm） （L×W×H） | 550*540*930 | 600*740*980 | 700*840*980 | 800*940*980 | |
| 測定範囲（mm） （X×Y×Z） | 200*100*150 | 300*200*200 | 400*300*200 | 500*400*200 | |
| 測定の正確さ（μm） | 2.5 + L/100 | 3.0 + L/100 | |||
| 反復性（μm） | 2.5 | 3 | |||
| 重量（kg） | 140 | 190 | 240 | 290 | |
| イメージおよび測定 | カメラ | 産業等級高リゾリューションCCDのカメラ | |||
| レンズ | 0.7~4.5X高い反復性の手動凹まされたズームレンズ | ||||
| 拡大 | 18~195 X | ||||
| 視野 | 8.1mm | 1.3 mm | ||||
| 作動距離 | 80のmm | ||||
| 線形スケールの決断 | 0.5μm （任意0.1μm） | ||||
| ドライブ | X / Y/Zの手動制御 | ||||
| 照明 | プログラム可能なLED 8セクション/singleセクション リング表面ライト、平行LEDの輪郭ライト | ||||
