土の道の基盤のためのOEM ODM OBMの版の負荷テスター軸受け容量テスト

土の道の基盤の道の基礎負荷テスト装置版の負荷テスト/軸受け容量テスト

1. 使用:

K30版の負荷テスターは土の詰物の後で粗く、良い粒状の土、路盤および基盤および圧縮のテスト係数のために適して、また均一基礎土の変形の係数を計算するのに使用することができる。

II.主要な技術的な変数:

1の負荷版の直径:300mm

2. ジャック負荷エネルギー範囲:0-6T

3. ジャックの打撃:160mm

4の測定橋スパン:3000mm

5. 手動油ポンプの評価される圧力:30Mpa

6の圧力試験の範囲:0--20 Mpa

7の転位の試験範囲:0-10mm

8の0℃の環境の温度に適当な10機械オイルの使用--45℃

3の基本的な構造:

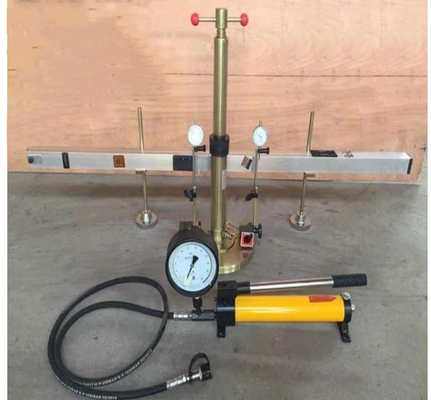

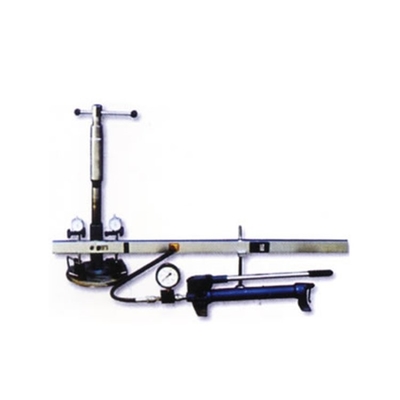

K30版の負荷器械は負荷システムで構成され、橋を等測定する。

1. 負荷システム:

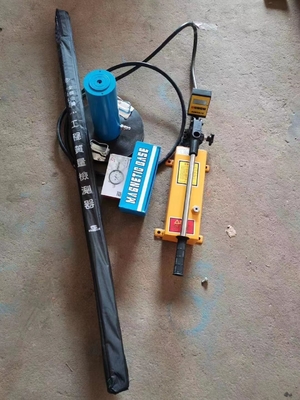

それは負荷版、ジャッキ、手動油ポンプ、高圧オイル管で等構成される。負荷直径は300mmである、厚さは25mmであり、ジャッキを置くための位置ラインはそれで刻まれる。ジャッキの最高推圧は6tである、打撃は160mmである、持ち上がる棒の持ち上がる高さは100mmであり、手動油ポンプの評価される圧力は30Mpaである。

2. 測定橋:、ビームおよびダイヤルの表示器ブラケット、等サポートで構成されて、ビームはサポート コラムに沿って高さを調節するために持ち上げることができる。

4の設置方法:

1つは同じ直線にサポート コラム地面からの250mmと、ビームである適切、2つのサポート平らなべきであるコラムあるべきである2つのサポートのビームの高さ同じべきである固定される。

2つは、油ポンプ、圧力計の高圧の管、ジャッキを接続する。

3. きちんと整っていた後2つの外のビームをそれぞれ内部のビームに挿入し、ノブをきつく締めなさい。

4つの地上の300mmへのサポート コラムの全橋桁の高さは、適切である。

5. 圧力計および高圧管を接続しなさい。

V.予備作業:

1. 平たい箱の（できれば良いヤーンの薄層と）テスト・ポイントに負荷版を置きなさい。

2. テストが付いているトラックを1メートルよりより少しべきである運転し負荷版の上にあるトラックの後部ガードを作りなさいテスト・ポイントからのある特定の間隔に。

3. 負荷版にジャッキを置きなさい。

4. テスト・ポイントの大体対称の位置にあるように測定橋を取付けなさい。

5. それをトラックの後部ガードと連絡させるジャッキの持ち上がるねじを回しなさい。高さが十分のとき、延長棒をテストしなさい。

6. ダイヤルのメートルをダイヤルのメートル サポートに取付け、負荷測定ポイントにダイヤルのメートルの測定棒の低下を縦にしなさい。

VI.参照テスト方法:

次に1つは、安定した負荷版のために沈下の最初の読みとして、最初にある特定の負荷（0.035Mpa）を加え、ダイヤルの表示器の読書を荷を下したり、読んだ。

終了の後の負荷沈下として推定制限荷重1/8 - 1/10のための2、負荷強さおよび沈下の読書を記録するため読み。

注:（a）沈下は1分の沈下の量が大きくないよりとき負荷強さのこのレベルの下で作り出される沈下の総計の停止された1%があると考慮される。

（b）圧力計から読まれる負荷はジャッキ シリンダーの油圧である。

3. 負荷強さが場所の推定実際の最高の接触圧力、か基礎の最下の収穫ポイントを超過する場合、テストは停止する。

VII.計算:

に従って:P=F/S、すなわち、F=P.S、Ph.Sh=Py.Sy

PH----負荷版の負荷強さ（MPa）

SH----負荷版（負荷版の区域のK30区域:3.14×300×300÷4正方形mm）

Py--ジャッキ シリンダーの油圧（圧力計、単位から読みなさい:Mpa）

Sy--シリンダー区域:3.14×40×40÷4 （正方形mm）

（D=40 mm） Ph= （Sy/Sh）·Py

平らな版の負荷としてメートル自体はある特定の重量を備え、テストの間にシステム、それにある特定の抵抗が訂正されるべきであるある。計算の方式は次の通りある:

PH = （Sy/Sh） p y + PC - Pf （Mpa）

いつも負荷2Mpa

PC -負荷版のジャッキおよび30の版の重荷の圧力

Pf--負荷版に対するオイル回路そしてピストン抵抗の圧力

負荷強度を計画しなさい----各負荷強度（PH）の価値および対応する沈下（3つのダイヤルのメートルの平均）に従う沈下のカーブ。このカーブに従って、一定沈下量の負荷強さはあり、それから基礎係数Kは次の方式によって計算される。

K=の負荷強さ（Mpa） /subsidence （cm）

VIII.注意および維持

1つは塵で、圧力計ダイヤルのメートル引っ張らなかったりまたは影響を与えない、測定棒の部品付くことができないきれい保たれるべきで、ひびを防ぐために屋内乾燥した場所に置かれるプラスチック カバーをカバーするのにオイル、ダイヤルのメートル、圧力計が、使用されていない。moisture-proof

2. 油ポンプの油圧オイルは規則的に無しで補われるべきである。10オイル。燃料を補給する穴の位置はシリンダ ブロックの尾にあり、石油貯蔵容量は1リットルである。

3つは、テストの前に、きつく締まる手動ハンドル緩くないきつく締められるべきである。

4つのテスト、ダイヤルのゲージ棒は負荷版の平面、同じである直径に垂直なべきである。

5. 反作用として使用されるトラックの車輪とジャッキの中心間の間隔は1メートルより大きいべきである。

注:1。油ポンプを加圧する前に、システムに空気があるかどうか確認しなさい。あったら、ジャッキの出口穴からの空気の空気を抜き、管に泡にならないまで待ちなさい（オイルのために）。

2. 周囲温度がこの期間の0℃の下にあれば、第10航空油圧オイル（SY1131--76は）使用され、オイルの他のブランドが混合されない注意しない。

3. ジャッキねじの高さは印ラインを超過できない。
