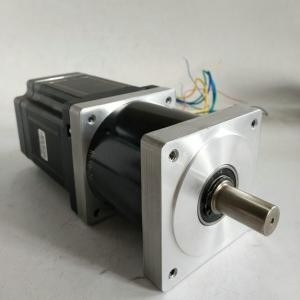

Nema34 86mm 直径 3000rpm ブラシレス ギア モーター 48v 500w

Nema 34 86mm 直径 3000rpm ブラシレス DC ギア モーター 48v 500w

BLDC モーターの利点:

ステーターに 3 つのコイルを備えた BLDC モーターには、これらのコイルから延びる 6 本の電線 (各コイルに 2 本) があります。ほとんどの実装では、これらのワイヤのうち 3 本は内部で接続され、残りの 3 本のワイヤはモータ本体から伸びています (前述のブラシ付きモータからは 2 本のワイヤが伸びているのとは対照的です)。BLDC モーター ケース内の配線は、単に電源セルの正と負の端子を接続するよりも複雑です。このシリーズの 2 回目のセッションでは、これらのモーターがどのように機能するかを詳しく見ていきます。以下では、BLDC モーターによる利点を見て結論を出します。

これらのモーターは最大回転力 (トルク) で連続的に制御できるため、1 つの大きな利点は効率です。対照的に、ブラシ付きモーターは、回転の特定のポイントでのみ最大トルクに達します。ブラシ付きモーターでブラシレス モデルと同じトルクを実現するには、より大きな磁石を使用する必要があります。これが、小さな BLDC モーターでもかなりの電力を供給できる理由です。

最初の利点に関連する 2 番目の大きな利点は、制御性です。BLDC モーターは、フィードバック メカニズムを使用して制御し、目的のトルクと回転速度を正確に提供できます。精密な制御により、エネルギー消費と発熱が減少し、モーターがバッテリー駆動の場合は、バッテリーの寿命が延びます。

BLDC モーターは、ブラシがないため、耐久性が高く、電気ノイズの発生が少ないという利点もあります。ブラシ付きモーターの場合、ブラシと整流子は連続的な移動接触の結果として摩耗し、接触した場所で火花も発生します。特に電気ノイズは、ブラシが整流子のギャップを通過する領域で発生する傾向がある強いスパークの結果です。これが、電気ノイズを避けることが重要なアプリケーションで BLDC モーターが好ましいと見なされる理由です。

ブラシレス DC モーターの選択で参照される主なパラメーターは次のとおりです。

な最大トルク：これは、負荷トルク、慣性モーメント、および摩擦を加えることによって得られます。さらに、エアギャップの空気抵抗などの追加要因が最大トルクに影響を与えます。

2 乗モジュラス トルク: 最大トルク、負荷トルク、慣性モーメント、加速度、減速度、運転時間などの多くの要因によって決定される、実際のアプリケーションに必要な連続出力トルクと近似的に考えることができます。

速度: これは必要な速度で、モーターの速度台形曲線に従って決定できます。通常、計算には 10% のマージンを残す必要があります。

86mm ブラシレス DC モーター:

ギアボックス電気仕様:

よくある質問:

Q: 主な製品は何ですか?

A: 現在、ブラシ付き DC モーター、ブラシ付き DC ギア モーター、遊星 DC ギア モーター、ブラシレス DC モーター、ステッピング モーター、AC モーター、高精度遊星ギアボックスを製造しています。上記のモーターの仕様は、当社の Web サイトで確認できます。また、お客様の仕様に応じて必要なモーターをお勧めするために、メールでお問い合わせいただくこともできます。

Q: 正しいモーターの選び方は?

A：モーターの写真や図面をお持ちの場合、または電圧、速度、トルク、モーターのサイズ、モーターの動作モード、必要な寿命、騒音レベルなどの詳細な仕様がある場合は、お気軽にお知らせください。お客様の要件に応じて適切なモーターをお勧めします。

Q: 標準モーターのカスタムサービスはありますか?

A: はい、電圧、速度、トルク、シャフトのサイズ/形状の要件に応じてカスタマイズできます。追加のワイヤ/ケーブルを端子にはんだ付けする必要がある場合、またはコネクタ、コンデンサ、または EMC を追加する必要がある場合は、製造することもできます。

Q: 別のモーター設計サービスはありますか?

A: はい、お客様にて別途モータを設計して頂きたいのですが、金型開発費、設計費が発生する場合がございます。

Q: あなたの配達時間は?

A: 通常、通常の標準製品の場合は 15 ～ 30 日、カスタム製品の場合はそれ以上かかります。ただし、特定の注文によって異なりますが、納期については非常に柔軟です。
