商品の詳細:
|
| 絶縁抵抗: | 100MΩ以上、DC500V | 絶縁耐力: | DC500V 1分間 |
|---|---|---|---|
| 定格出力トルク(N・m): | ≤16 | トルク: | 2.4-120kgf.cm |
| 速度(RPM): | 1.6-1620RPM | 連続電流(A): | 0.01～1A |
| ハイライト: | 24V ブラシレス DC ギア モーター,0.11N ブラシレス DC ギア モーター,OEM ブラシレス ギア モーター |
||

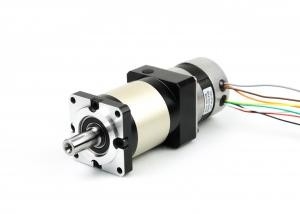

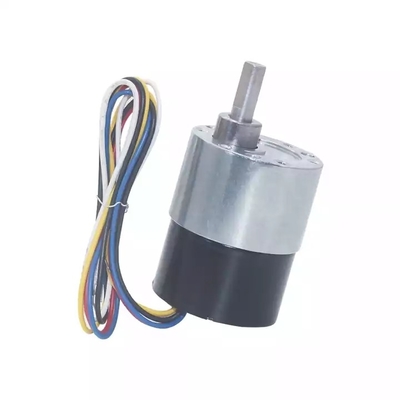

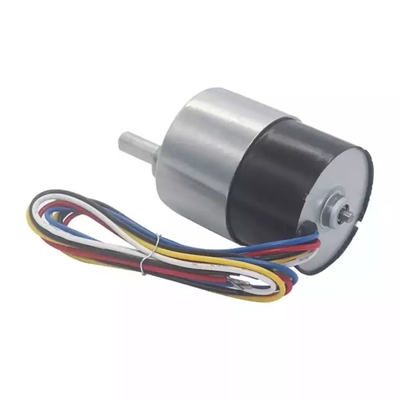

M 2500rpm 3 相ブラシレス DC ギア モーター ギアボックス 24V 0.11N OEM
減速機油漏れ対策の管理：
1.通気性のあるキャップとチェックホールカバープレートを改善します。レデューサーの内部圧力が外部の大気圧よりも高いことが、オイル漏れの主な理由の1つです。内圧と外圧をバランスさせれば油漏れは防げます。減速機には通気性のあるキャップが付いていますが、通気口が小さすぎて、微粉炭や油で簡単に塞がれます。また、給油の度に点検口の蓋板を開けなければならず、一度開けるとオイル漏れの可能性が高くなり、本来漏れていないところも漏れてしまいます。このため、オイルカップ式の通気キャップを製作し、元の薄い点検口のカバーを6mm厚に変更し、オイルカップタイプの通気キャップをカバープレートに溶接しました。通気孔の直径は6mmで換気に便利で均一な圧力を実現しました。また、給油時は点検口の蓋を開けずにオイルカップから給油することで、オイル漏れの可能性を減らしました。
2.自由な流れ：ギアによってベアリングに投げられた余分な潤滑油がシャフトシールに蓄積しないようにするには、余分な潤滑油が特定の方向に油溜まりに戻る必要があります。つまり、自由な流れを実現します。具体的な方法としては、ベアリングシートの中央に機械に対して傾いた油戻し溝を開け、さらにエンドカバーの直口に隙間を開けます。隙間は油戻し溝の反対側にあり、余分な潤滑油は隙間と油戻し溝を通って油溜まりに逆流します。
JK遊星ギアボックスを組み立てるために、以下のモータータイプを選択できます:
| モーターシリーズ | モーターサイズ | モーターのパワー | モーター定格速度 |
| ブラシレス DC モーター | ネマ17 | 26w | 4000rpm |
| 52.5w | |||
| 77.5w | |||
| 105w | |||
| Nema23 | 23週 | 4000rpm | |
| 46w | |||
| 92w | |||
| 138w | |||
| 184w | |||
| Nema24 | 94w | 3000rpm | |
| 188w | |||
| 283w | |||
| 377w | |||
| 上記は代表的な商品に限りますが、お客様のご要望に応じて特注品も製作いたします。 | |||
PLANETARY-GEARBOX 一般的な状況:
| シリーズ | ステージ | 比 | バックラッシュ | 効率 | ノイズ | 定格荷重 | 最大荷重 |
| PG42 | 1 | 1:3 1:4 1:5 1:10 | ≤15 分角 | 96% | ≤40db | 12Nm | 18Nm |
| 2 | 1:15 1:20 1:30 1:40 1:50 | ≤25 分角 | 92% | ≤40db | 20Nm | 30Nm | |
| PG57 | 1 | 1:3 1:4 1:5 1:10 | ≤15 分角 | 96% | ≤45db | 20Nm | 30Nm |
| 2 | 1:15 1:20 1:30 1:40 1:50 | ≤25 分角 | 92% | ≤45db | 40Nm | 60Nm |
bldc モーターの一般的な仕様:
| アイテム | 仕様 |
| 巻線タイプ | 星 |
| ホール効果角 | 電気角120度 |
| 軸振れ | 0.025mm |
| ラジアル遊び | 0.02mm＠450g |
| プレイ終了 | 0.08mm＠450g |
| 最大ラジアル力 | 75N ＠フランジから20mm |
| 最大軸力 | 15N |
| 絶縁クラス | クラスB |
| 絶縁耐力 | DC500V 1分間 |
| 絶縁抵抗 | 100MΩ以上、DC500V |
JK57BLS モーターの仕様:
| モデル | ||||||
| 仕様 | 単位 | 57BLS005 | 57BLS01 | 57BLS02 | 57BLS03 | 57BLS04 |
| 相数 | 段階 | 3 | ||||
| 極数 | 極 | 4 | ||||
| 定格電圧 | VDC | 36 | ||||
| 定格速度 | 回転数 | 4000 | ||||
| 定格トルク | Nm | 0.055 | 0.11 | 0.22 | 0.33 | 0.44 |
| 定格電流 | アンプ | 1.2 | 2 | 3.6 | 5.3 | 6.8 |
| 定格出力 | W | 23 | 46 | 92 | 138 | 184 |
| ピークトルク | Nm | 0.16 | 0.33 | 0.66 | 1 | 1.32 |
| ピーク電流 | アンプ | 3.5 | 6.8 | 11.5 | 15.5 | 20.5 |
| 逆起電力 | V/Krpm | 7.8 | 7.7 | 7.4 | 7.3 | 7.1 |
| トルク定数 | Nm/A | 0.074 | 0.073 | 0.07 | 0.07 | 0.068 |
| ローター慣性 | gc㎡ | 30 | 75 | 119 | 173 | 230 |
| 身長 | んん | 37 | 47 | 67 | 87 | 107 |
| 重さ | Kg | 0.33 | 0.44 | 0.75 | 1 | 1.25 |
| センサー | ハネウェル | |||||
| 絶縁クラス | B | |||||
| 保護の程度 | IP30 | |||||
| 保管温度 | -25～+70℃ | |||||
| 動作温度 | -15～+50℃ | |||||
| 使用湿度 | ≤85%RH | |||||
| 作業環境 | 屋外（直射日光の当たらないこと）、腐食性ガス、可燃性ガス、オイルミスト、粉塵のないこと | |||||
| 高度 | 1000メートル以下 |
|||||
よくある質問:
Q: 主な製品は何ですか?
A: 現在、ブラシ付き DC モーター、ブラシ付き DC ギア モーター、遊星 DC ギア モーター、ブラシレス DC モーター、ステッピング モーター、AC モーター、高精度遊星ギアボックスを製造しています。上記のモーターの仕様は、当社の Web サイトで確認できます。また、お客様の仕様に応じて必要なモーターをお勧めするために、メールでお問い合わせいただくこともできます。
Q: 正しいモーターの選び方は?
A：モーターの写真や図面をお持ちの場合、または電圧、速度、トルク、モーターのサイズ、モーターの動作モード、必要な寿命、騒音レベルなどの詳細な仕様がある場合は、お気軽にお知らせください。お客様の要件に応じて適切なモーターをお勧めします。
Q: 標準モーターのカスタムサービスはありますか?
A: はい、電圧、速度、トルク、シャフトのサイズ/形状の要件に応じてカスタマイズできます。追加のワイヤ/ケーブルを端子にはんだ付けする必要がある場合、またはコネクタ、コンデンサ、または EMC を追加する必要がある場合は、製造することもできます。
Q: 別のモーター設計サービスはありますか?
A: はい、お客様にて別途モータを設計して頂きたいのですが、金型開発費、設計費が発生する場合がございます。
Q: あなたの配達時間は?
A: 通常、通常の標準製品の場合は 15 ～ 30 日、カスタム製品の場合はそれ以上かかります。ただし、特定の注文によって異なりますが、納期については非常に柔軟です。
