商品の詳細:
|
| ホール効果素子角度: | 電気角120度 | モデル番号: | 42mm ブラシレス DC モーター |
|---|---|---|---|
| 力: | 77.5w | トルク: | 2.4-120kgf.cm |
| 速度(RPM): | 1.6-1620RPM | 連続電流(A): | 0.01～1A |
| ハイライト: | 42mm ブラシレス ギア モーター、4000rpm ブラシレス ギア モーター、BLDC ブラシレス ギア モーター,4000rpm Brushless Gear Motor,BLDC Brushless Gear Motor |
||

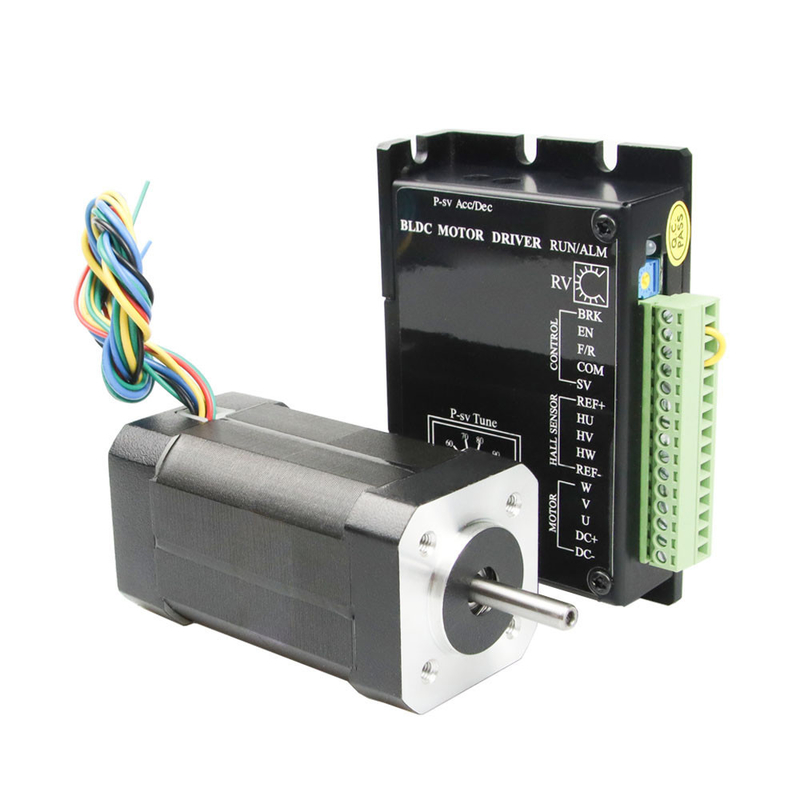

24v 77.5W 42mm スクエア 3相 BLDC ブラシレス ギア モーター 4000rpm
1. 42mm bldc モーターの一般仕様:
| アイテム | 価値 |
| 保証 | 3ヶ月～1年 |
| 原産地 | 中国 |
| ブランド名 | GSKA |
| モデル番号 | 42mm ブラシレス DC モーター |
| 使用法 | ボート、自動車、電動自転車、扇風機、家電、化粧品、スマートホーム |
| 認証 | CE、RoHS |
| トルク | 0.56Nm |
| プロテクト機能 | 防水 |
| 速度(RPM) | 4000回転 |
| 形 | 四角 |
| 段階 | 3 |
| 電圧 | 24V |
| 極 | 8極 |
| ホール効果角 | 電気角120度 |
| 力 | 77.5W |
2. ブラシレス DC モーターの電気仕様:
| モデル | |||||
| 仕様 | 単位 | 42BLS01 | 42BLS02 | 42BLS03 | 42BLS04 |
| 相数 | 段階 | 3 | |||
| 極数 | 極 | 8 | |||
| 定格電圧 | VDC | 24 | |||
| 定格速度 | 回転数 | 4000 | |||
| 定格トルク | Nm | 0.0625 | 0.125 | 0.185 | 0.25 |
| 定格電流 | アンプ | 1.8 | 3.3 | 4.8 | 6.3 |
| 定格出力 | W | 26 | 52.5 | 77.5 | 105 |
| ピークトルク | Nm | 0.19 | 0.38 | 0.56 | 0.75 |
| ピーク電流 | アンプ | 5.4 | 10.6 | 15.5 | 20 |
| 逆起電力 | V/Krpm | 4.1 | 4.2 | 4.3 | 4.3 |
| トルク定数 | Nm/A | 0.039 | 0.04 | 0.041 | 0.041 |
| ローター慣性 | gc㎡ | 24 | 48 | 72 | 96 |
| 身長 | んん | 41 | 61 | 81 | 100 |
| 重さ | Kg | 0.3 | 0.45 | 0.65 | 0.8 |
| センサー | ハネウェル | ||||
| 絶縁クラス | B | ||||
| 保護の程度 | IP30 | ||||
| 保管温度 | -25～+70℃ | ||||
| 動作温度 | -15～+50℃ | ||||
| 使用湿度 | 相対湿度85% | ||||
| 作業環境 | 屋外（直射日光の当たらないこと）、腐食性ガス、可燃性ガス、オイルミスト、粉塵のないこと | ||||
| 高度 | 1000メートル以下 | ||||
3. 4000rpm bldc モーターの利点:
固定子に 3 つのコイルがある BLDC モーターには、これらのコイルから伸びる 6 本の電線 (各コイルに 2 本) があります。ほとんどの実装では、これらのワイヤのうち 3 本は内部で接続され、残りの 3 本のワイヤはモータ本体から伸びています (前述のブラシ付きモータからは 2 本のワイヤが伸びているのとは対照的です)。BLDC モーター ケース内の配線は、単に電源セルの正と負の端子を接続するよりも複雑です。このシリーズの 2 回目のセッションでは、これらのモーターがどのように機能するかを詳しく見ていきます。以下では、BLDC モーターによる利点を見て結論を出します。
4.ブラシレスモーターの用途：
今後、BLDC モータがより幅広い用途で使用されることが期待できます。例えば、サービスロボット（製造以外の分野でサービスを提供する小型ロボット）の駆動に広く使用されるでしょう。パルスを使用して位置決めを正確に制御できるこのタイプのアプリケーションには、ステッピング モーターの方が適していると考える人もいるかもしれません。しかし、力の制御には BLDC モーターの方が適しています。また、ステッピング モーターでは、ロボット アームなどの構造物の位置を保持するには、比較的大きな連続した電流が必要です。BLDC モーターを使用すると、必要なのは外力に比例する電流だけであり、より電力効率の高い制御が可能になります。BLDC モーターは、ゴルフ カートやモビリティ カートの単純なブラシ付き DC モーターに取って代わる可能性もあります。BLDC モーターは、効率が優れているだけでなく、より正確な制御を行うことができます。これにより、バッテリーの寿命をさらに延ばすことができます。
BLDC モーターはドローンにも最適です。精密制御を実現する能力により、各ローターの回転速度を正確に制御することでドローンの姿勢を制御するマルチローター ドローンに特に適しています。
5. ブラシレス電気モーターのカスタマイズ:
よくある質問:
Q: 主な製品は何ですか?

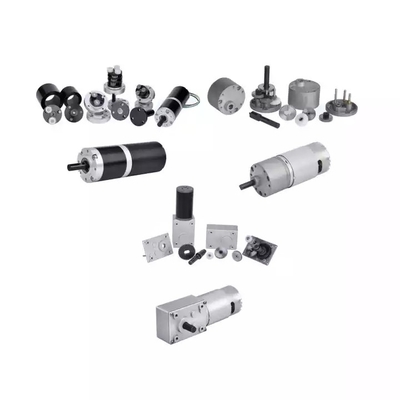

A: 現在、ブラシ付き DC モーター、ブラシ付き DC ギア モーター、遊星 DC ギア モーター、ブラシレス DC モーター、ステッピング モーター、AC モーター、高精度遊星ギアボックスを製造しています。上記のモーターの仕様は、当社の Web サイトで確認できます。また、お客様の仕様に応じて必要なモーターをお勧めするために、メールでお問い合わせいただくこともできます。
Q: 正しいモーターの選び方は?
A：モーターの写真や図面をお持ちの場合、または電圧、速度、トルク、モーターのサイズ、モーターの動作モード、必要な寿命、騒音レベルなどの詳細な仕様がある場合は、お気軽にお知らせください。お客様の要件に応じて適切なモーターをお勧めします。
Q: 標準モーターのカスタムサービスはありますか?
A: はい、電圧、速度、トルク、シャフトのサイズ/形状の要件に応じてカスタマイズできます。追加のワイヤ/ケーブルを端子にはんだ付けする必要がある場合、またはコネクタ、コンデンサ、または EMC を追加する必要がある場合は、製造することもできます。
Q: 別のモーター設計サービスはありますか?
A: はい、お客様にて別途モータを設計して頂きたいのですが、金型開発費、設計費が発生する場合がございます。
Q: あなたの配達時間は?
A: 通常、通常の標準製品の場合は 15 ～ 30 日、カスタム製品の場合はそれ以上かかります。ただし、特定の注文によって異なりますが、納期については非常に柔軟です。
