商品の詳細:
|
| 電圧: | 24V、48V、72V | 仕様: | ULのセリウム、ISO9001、CCC、RoHS |
|---|---|---|---|
| ギアボックスの直径: | 42mm | トルク: | 2.4-120kgf.cm |
| 速度(RPM): | 1.6-1620RPM | 連続電流(A): | 0.01～1A |
| ハイライト: | 110V ブラシレス ギヤード モーター、Nema 23 ブラシレス ギヤード モーター、240V ブラシレス ギア モーター,Nema 23 Brushless Geared Motor,240V Brushless Gear Motor |
||

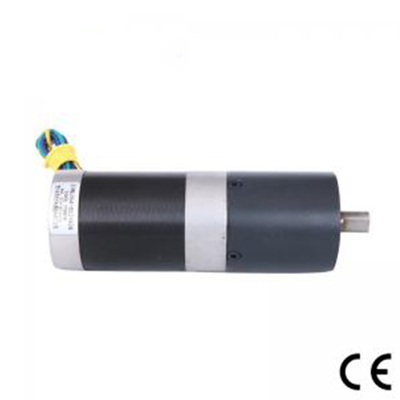

低雑音の Nema 23 ブラシレス ギヤード モーター 24 V 48V 110V 240V カスタマイズ可能
当社のエンジニア チームは、ステッパー、ブラシレス、ウォーム、ギアの設計と製造において数十年の経験を持っています。これにより、多くのギアモーターアプリケーションに最適なギアモーター設計が保証されます。
ギアボックス ブラシレス モーター モーターは、幅広い速度範囲 (500 ～ 15,000 RPM) で大量のトルクを提供できる高性能モーターと見なされます。顧客の要求に応じて、これらのモーターは特定の電圧、電流、および速度要件に一致するように巻くことができます。その他のオプションには、ケーブル配線、コネクタ、および多数のシャフト構成が含まれます。これによりコンパクトなギアモーターが作成され、高トルクとスペースが重要な用途に最適です。
電気仕様:
| モデル | ||
| モーター部 | 57BL05A-052AG26 | |
| 抵抗 | オーム | 0.35 |
| 公称電圧 | VDC | 24 |
| 無負荷速度 | 回転数 | 4500±10% |
| 無負荷電流 | APMS | 1 |
| 定格速度 | 回転数 | 3000±200 |
| 定格トルク | Nm | 0.33 |
| トルク定数 | Nm/A | 0.062 |
| 逆起電力定数 | V/kRPM | 6.5 |
| 遊星歯車付きモータ仕様 | ||
| 定格トルク | Nm | 6.1 |
| 定格速度 | 回転数 | 115±10% |
| 比 | 26:1 | |
配線図：
| 関数 | 色 | |
| +5V | 赤 |
UL1007 26AWG |
| ホールA | 黄色 | |
| ホールB | 緑 | |
| ホールC | 青い | |
| アース | 黒 | |
| フェーズ A | 黄色 |
UL1015 20AWG |
| フェーズ B | 緑 | |
| フェーズ C | 青い |
機械寸法
遊星ギアボックス 56mm
| ハウジング材質 | 出力時のベアリング | ラジアル荷重（フランジから10mm）N | 軸アキシアル荷重(N) | 軸圧入力 max(N) | 軸のラジアル遊び(mm) | 軸のスラスト遊び(mm) | 無負荷時のバックラッシ（°） |
| 粉末冶金 | ボールベアリング | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| ギアボックストレインの数 | 1 | 2 |
| 減速比 |
1/6 |
1/15、1/18、1/26、1/47、1/66 |
| 長さ(mm) |
41.3 |
59.6 |
| 重量(g) |
491.0 |
700.0 |
機械寸法
よくある質問:
Q: 主な製品は何ですか?
A: 現在、ブラシ付き DC モーター、ブラシ付き DC ギア モーター、遊星 DC ギア モーター、ブラシレス DC モーター、ステッピング モーター、AC モーター、高精度遊星ギアボックスを製造しています。上記のモーターの仕様は、当社の Web サイトで確認できます。また、お客様の仕様に応じて必要なモーターをお勧めするために、メールでお問い合わせいただくこともできます。
Q: 正しいモーターの選び方は?
A：モーターの写真や図面をお持ちの場合、または電圧、速度、トルク、モーターのサイズ、モーターの動作モード、必要な寿命、騒音レベルなどの詳細な仕様がある場合は、お気軽にお知らせください。お客様の要件に応じて適切なモーターをお勧めします。
Q: 標準モーターのカスタムサービスはありますか?
A: はい、電圧、速度、トルク、シャフトのサイズ/形状の要件に応じてカスタマイズできます。追加のワイヤ/ケーブルを端子にはんだ付けする必要がある場合、またはコネクタ、コンデンサ、または EMC を追加する必要がある場合は、製造することもできます。
Q: 別のモーター設計サービスはありますか?
A: はい、お客様にて別途モータを設計して頂きたいのですが、金型開発費、設計費が発生する場合がございます。
Q: あなたの配達時間は?
A: 通常、通常の標準製品の場合は 15 ～ 30 日、カスタム製品の場合はそれ以上かかります。ただし、特定の注文によって異なりますが、納期については非常に柔軟です。
