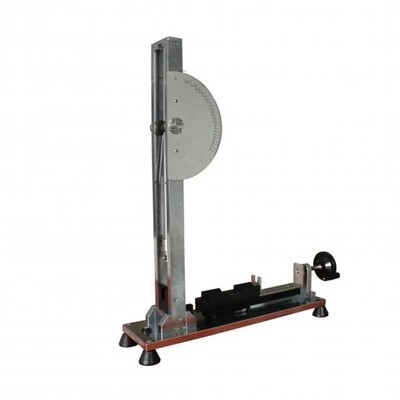

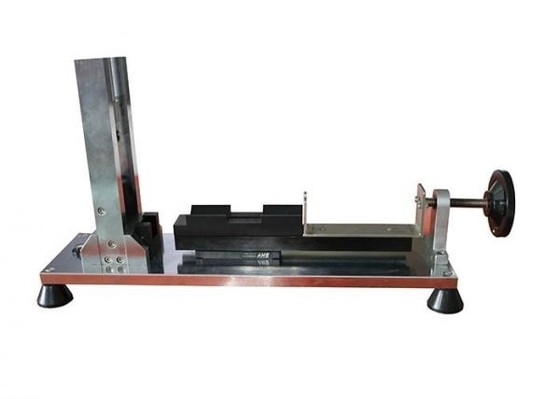

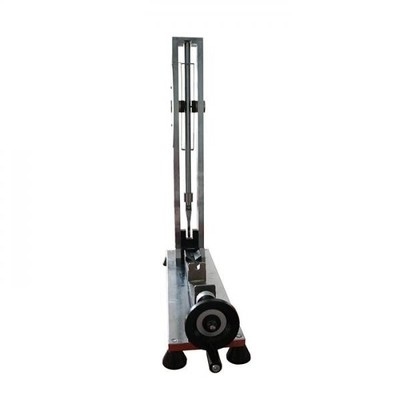

製品に関する情報:

ばねのハンマーのための口径測定装置は設計され、IEC60068-2-75およびGB2423.55の標準的な条件に従って製造されて、0と2 J.間のばねのハンマーのテスターの口径測定のために使用される。

目盛りを付けられたばねのハンマーの提供されたエネルギーのために直接測定することは困難であるのでこの装置の口径測定の原則は振子および低下の高さの固まりによって計算されるエネルギーの比較によって行う。

この装置の高リゾリューションの機能は0.01Jである。装置の精密そして安定性を改善するためように解放メカニズムは設計で改良される、ばねのハンマーの賃貸借契約、振子の棒および宇宙航空軸受けが輸入された良質の鋼鉄から成っているとき最高テストの振動影響を減らすことができる。

技術的な変数:

通知および維持:

1.The振子の棒はばねのハンマーのテスターの前に誘発される振動を備えることができない。

ばねのハンマーのテスターの後で解放の車輪を振る2.Stopは誘発される

3.Operating環境:25 ±5℃の温度60-80%は、振動を防ぐ。ばねのハンマーの口径測定のプロシージャ:

口径測定の原則:

この口径測定のプロシージャの原則は落下の固まりそして高さから計算される振子のエネルギーに、直接測定しにくいのばねのハンマーによって提供されるエネルギーを比較することである。

口径測定装置の構造:

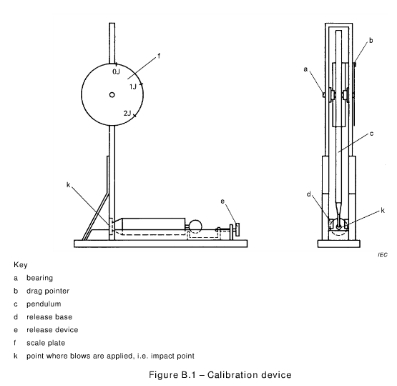

組み立てられた口径測定装置は図B.1で示されている。フレームから離れて、主要な部品は軸受け「a」、抗力ポインター「b」、振子「c」、解放の基盤「d」および解放装置「e」である。

口径測定装置の主要な部品は図B.2で示されている振子「c」である。この振子の低価格に鋼鉄ばね図B.3で示されている細部が付いている固定される。ばねはばねの鋼鉄である、特別扱いを、振子「c」に堅く固定要求しない。
図B.4はある部品を大規模に示す

今年の春がと等しいエネルギー価値または1つ以下のJ.のための表1で定義されたように特徴を持っている目盛り付けのばねのハンマーのために設計されていることが注意されるべきである。同様に2 Jのために定義された特徴を持っている目盛り付けのばねのハンマーのために目盛り付け装置の振子のばねは別の設計である必要がある。

ポインターの適した摩擦特徴を得るためには、厚い編まれた布の部分は軸受けの金属表面、曲がるピアノ線の間に小さい力が布に対して出るように置かれる。
解放装置が口径測定装置の口径測定の間に取除かれるので、解放装置はねじによって解放の基盤に固定される。

口径測定装置の口径測定の方法:

口径測定装置の口径測定は図B.5に示すようにばねハンマーから、取られる口径測定の殴打の要素「g」の使用によってもたらされる。口径測定の前に、解放装置は口径測定装置から取除かれる。

口径測定の殴打の要素は横の平面で置かれる懸濁液ポイント、振子と口径測定の殴打の要素間の接触のポイントの上の2000のmmからの4本のリネン糸「h」によって後者が残り位置にあるとき中断される。口径測定の殴打の要素が振子に対して振れる、動的条件の下の接触のポイント、ポイント「k」は残り位置の接触のポイントの下に、1つ以下のmmである。懸濁液ポイントは両方の接点の間で相違への間隔の同輩にそれから上がる。

懸垂装置が調節される場合、口径測定の殴打の要素「g」の軸線は振子「c」の影響の表面に直角であり、口径測定の殴打の要素は影響の今横である。

口径測定の殴打の要素が残り位置にあるとき、口径測定装置はポイント「k」が口径測定の殴打の要素の頭部で丁度置かれるように置かれる。

信頼できる結果を得るため、口径測定装置は建物の構造一部分に大きいサポートに堅く固定、例えばである。

落下の高さは口径測定の顕著な要素の重心で測定され、測定は適用範囲が広いホースによって相互に連結される2本のガラス管「jから」成っている液体水平な装置の使用によって促進することができる。ガラス管の1つはスケールを固定され、「私に」与えられる。

口径測定の殴打の要素は破裂させたとき口径測定の殴打の要素の解放を引き起こす薄い糸「m」によって上部の位置で握られるかもしれない。

口径測定装置を量るために、円は振子の軸受けによって一致するこの円の目盛板、中心およびそのようなである円が抗力ポインターに拡張する半径で引かれる。この円で、後者が残り位置の振子が付いている接触に持って来られるとき図B.6で示されているゼロ ポイント0 Jは抗力ポインターによって示されるポイントで印が付いている。

口径測定は± 408のmmのの落下の高さと1つのmm達成される250 g.の口径測定の殴打の要素との1つのJの影響エネルギーとなされる。

1つのJに相当する目盛板のポイントは中断された口径測定の殴打の要素が振子のばねのポイント「kに対して」振れるようにすることによって得られる。振子に当った後、口径測定の殴打の要素は動かない。操作は10回少なくとも繰り返され、1つのJポイントは抗力ポインターの徴候の平均である。

スケールの他のパイントはそれから次の通り定められる:
a） Aの直線は円および0 Jポイントの中心を通して引出される;
b）このラインの1つのJポイントの直角投射はPによって示される;
c）ポイント間の間隔は10の等しい部に0 JおよびP分けられる;
d）各々の分割ポイントを通して、ラインは行J-Pに0引かれた垂直である;
e）これらのラインと円間の交差は0.1 Jに影響エネルギー同輩の価値に対応する;0.2 J;0.9までJ。
同じ主義は1つのJポイントを越えるスケールの延長に使用することができる。目盛板「f」の部分は図B.6で示されている。

口径測定装置の使用:

目盛りが付いているべきばねのハンマーは解放の基盤に置かれ、次に3回解放装置によって作動する;それは手動で解放されない。

各操作のために、目盛りが付いているべき別の位置でばねのハンマーの顕著な要素は回る。口径測定装置の3つの読書の平均値は標本の影響エネルギーの実際の価値であるために取られる。
