商品の詳細:
|
| ブランド名: | GSKA | 温度較差: | -70-150 |
|---|---|---|---|
| 温度の偏差: | ≤±2ºC （負荷無し） | 騒音: | ≤65dB |
| モデル番号: | テスト部屋の歩行 | Emperatureの変動: | ≤±0.5ºC （負荷無し） |
| 熱積載量: | カスタマイズされる | 床の積載量: | 300kg/sqm |
| ハイライト: | 温度の湿気テスト部屋,温度の湿気の部屋 |
||

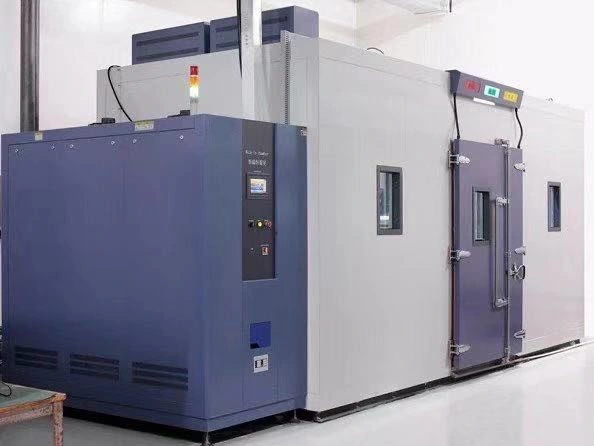

環境の信頼性のための人工気象室のカスタマイズされた急速な変更の歩行

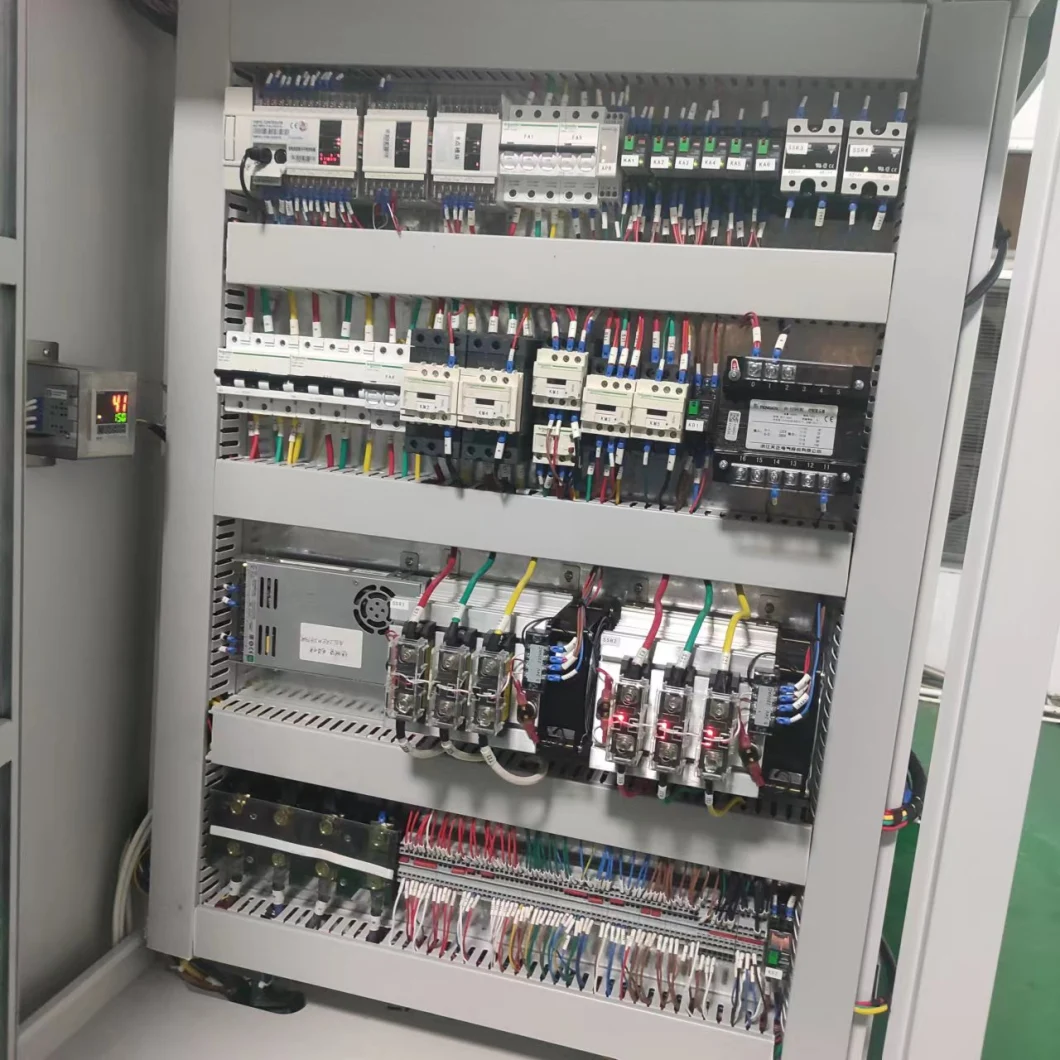

電気パネル:
部屋に統合されるコントロール パネルで造られるすべての電源コネクタ、防御装置の電力制御の論理
IDナンバーと付くすべての電気ケーブル
関連した回路か全体のテストを締めた自身の安全装置が装備されているすべての電気機能回路
不良の成長すれば部屋
すべての電気システムは確認された技術的な規則に、また事故予防規則に従う。
対応する標準:
1. IEC60068-2-1.1990低温の試験方法
2. IEC60068-2-2.1974高温試験方法
3. GJB150.3高温試験方法
4. GJB150.4低温の試験方法
5. 高温テスト箱のためのGB11158技術的な条件
6. 低温のテスト箱のためのGB10589-89技術的な条件
7. GB/T2423.1-2001低温の試験方法
8. GB/T2423.2-2001高温試験方法
9. GB/T2423.22-2001温度の試験方法
10. 高低の温度テスト箱のためのGB10592-89技術的な条件
通りがかりの環境の温度の湿気の安定性の部屋の主な特長:
1. RS232Cの7つの″ LCDのタッチ パネル制御のプログラマブル コントローラ
2. Stainessの鋼鉄内部の、電流を通された鋼板の外面
3. 2pcsステンレス鋼の負荷の棚自由に
4. ヒーターが付いているMultipaneの観覧窓
5. 60mmの直径のfeed-through港
6. 足車が付いている床の立場
製品の説明:
| 製品名 | GSKA-1026A |
| サイズ | カスタマイズされる |
| 温度較差 | -70-150 |
| 温度の変動 | ≤±0.5ºC （負荷無し） |
| 温度の偏差 | ≤±2ºC （負荷無し） |
| 温度の均等性 | ≤2ºC （負荷無し） |
| 温度の上昇および落下率 | 0.8-1.5ºC/min （負荷無しの非線形温度の上昇そして落下） |
| 熱積載量 | カスタマイズされる |
| 騒音 | ≤65dB |
| 床の積載量 | 300kg/sqm |
| 材料 | 内部箱材料:SU 304熱および丈夫なステンレス鋼の版。 外箱材料:0.8mm高圧色の鋼板材料; 上のキール:高く上げられ、変形の長期使用を防ぐために支えられる; 絶縁材:高密度ガラス綿および高力PUの泡の絶縁材 二重層のtemperature-resistant高温堅さ |

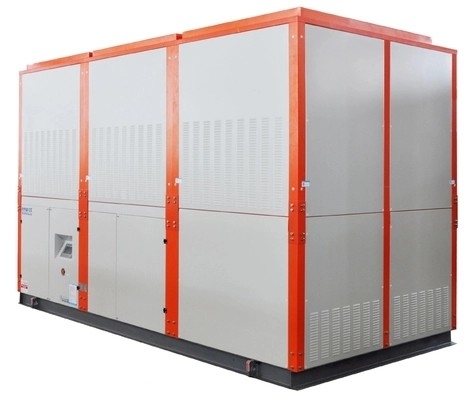

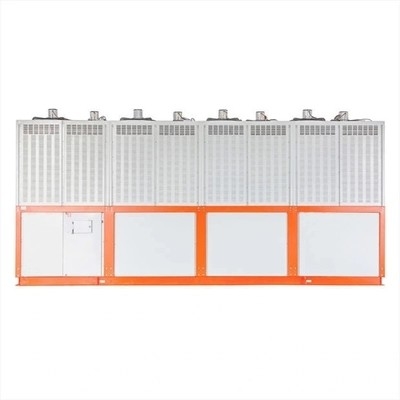

| 冷却装置 | 冷房装置:semi-hermetic低温圧縮機で構成される。圧縮機に低温の条件の下で密集した構造、低い振動、低雑音、高エネルギーの効率の比率および大きい冷却容量の特徴がある。冷房装置の最大限に活用された設計は操業費用および高められた信頼性を減らした。 圧縮機の冷却方法:water-cooled |
| 空気換気 | 遠心ファンは空気を水平に送り、左右の空気出口および中間の帰りの空気の設計を採用する。それは効果的にテスト項目の熱自身を取り除くことができる部屋のテスト項目の老化のために最も適している。風速および風圧力はテスト標準に合い、温度はドアを開閉することの今すぐに安定し、均一屋内温度を保障する。 |
| 照明 | 高明るさおよび省エネLEDの耐圧防爆ランプ40W/AC220V （およそ1つの電気ランプは天井区域の8-10平方メートル毎にのために整理され、屋内明るさは100LUXより多くに達することができる |
| ドア | 電気ドア120 x 210 （WxH） CM 安全ゲートの脱出のゲート（90 x 210） CM 内部および外箱が付いている圧力バランスの制御弁 |
| 窓 | 多層真空のガラス窓W400*H700mm |
| コントロール パネル | 温度調節器、制御電源スイッチ、（操作、テスト終了、過熱） three-color自動運転表示灯、ブザー、排気の表示器、スイッチ、過熱保護装置、三相現在の表示器、電圧表示器、電圧転換スイッチ、等。 コントロール パネルの設置位置はドアの設置位置と変わる;three-color表示燈は混雑させた区域に関連した人員がとき実験室警報すぐに反応できるように別に取付けることができる。（コントロール パネルおよびthree-color表示燈の特定の位置は設計デッサンに基づいている） |
| 力の配給統制のキャビネット | 冷却ファンの配電盤 主力の空気スイッチ 電気制御設計は「低電圧の電力配分」GB50054-95の設計を、「電源および配分」GB50052の設計、「電気設置工学」GB50169-92の装置を基づかせていることの構造および受諾示す すべての電子制御部品および回路は印およびワイヤー数が電気アセンブリを標準化し、点検および維持を促進するために装備されている: |
| 暖房装置 | Finnedラジエーターの管のニッケル クロムの合金のU字型高性能のヒーター、高精度PID+SSR制御（計算周期の自動計算:1~4Sは損失熱が熱容量と同等であるように）、ヒーターの制御モード置くことができる:無接触および他の周期的な脈拍幅の調節、SSR （半導体継電器） |
| 制御システム | 中国語/英国の表示が付いている7インチ色のタッチ画面+ドイツのSiemensの制御モジュール。コントローラーはLCD色のタッチ画面を採用し、制御システムはマン・マシン ダイアログを採用する;それに自動、理性的なおよび人間化された設計がある。制御システムは温度を制御するために対面入力および対面出力制御モードを採用しヒーターの操作時間、働く状態、冷却ユニットおよびファンを表示できる。暖房装置、冷房装置、循環ファンおよび他のサブシステムは全体の温度調整システムの高い制御質を保障するために自動的に結合することができる;制御システムにまた自己検出および自己診断機能があり、自動的に欠陥および警報を表示する。 RS-232通信用インタフェースソフトウェア。システム・ソフトウェアはWindowsのプラットホームに基づいて設計され、他のソフトウェアおよびハードウェアが付いている適応性、保証、信頼性および進歩の広い範囲がある。表示画面は直接さまざまなオペレーティング パラメータ、冷却ユニットおよび暖房装置の状態を働かせる操作時間を表示し、置くことができる。 それは時機を得た記録的な温度データ、それ記録される自動的にでき、の形でホスト コンピューターで貯えられて各いつでも分類し、印刷するテスト データおよび分析のための大容量を長い間記録し、救うことができる展開表を勝りなさい。TEMPの温度のプログラマブル コントローラの主要なパフォーマンス インジケータ: 。正確さ:温度±0.1%+1digit F.S。 。決断:温度0.1ºC 。温度斜面:0.1~9.9ºCは置くことができる 。上部および低限のスタンバイおよび警報機能を使って 。2つの温度の入力信号の選択、PT 100Ωまたはmv 2の選択 。温度の転換の出力:10mv/1ºC P.I.Dの制御パラメータの設定、P.I.Dの自動計算の.3グループ スクリーン表示機能: 。使用スクリーン ダイアログは、キー入力、スクリーン直接触れる選択に要求されない 。温度の設定（SV）および実際の（PV）価値は直接表示される 。現在の実行プログラム数、区分番号、残りは時間およびサイクル時間を表示できる 。動かされた累積時間関数 。温度プログラム設定値は実時間ディスプレイプログラム カーブ実行機能の写実的なカーブで、表示される 。別のプログラム編集スクリーンを使うと、各ページは温度、湿気、時間の5つの区分を書き入れることができる . 定点かプログラム戦闘区分の表示 。スクリーンはバックライトのために調節することができる スクリーン表示保護機能はタイマー、タイマーまたは手動操業停止に置くことができる プログラム容量および制御機能: 。使用することができるプログラムの量:120グループまで 。利用できる記憶容量:1200の区分 。命令は繰り返し実行することができる:各命令は999回までである場合もある 。プログラムの生産は編集、清算、挿入および他の機能のダイアログ様式を、採用する 。2組の時報の出力制御を使って（DUTのオン/オフ行為を制御できる） 。プログラム実行中に、それにとび、把握の機能がある .SEGMENTの時間設定0~99Hr59min。 パワー プログラム記憶によって、それは自動的に力が元通りになった後プログラムを実行するために開始し、続ける 。RS-232Cの通信用インタフェースおよびUSBインターフェイスを使って グラフ カーブはプログラムが実行されるリアルタイムに表示することができる 。予定された開始および操業停止機能を使って 。日時の調節機能を使って 。キーおよびスクリーン ロック（ロック）機能 |
| 警報機能 | 装置は過熱保護、モーター過熱保護、過電流保護、過剰の下電圧警報、入力異常な警報、温度の調査の異常、等のような警報機能が装備されている。警報モードはブザーの音および軽い警報の音である |
| 安全保護 | 漏出遮断器; ドアの「部屋」ののアンチロック防御装置敏速なライト。 温度の保護装置に 零交叉のゲートの流動力のコントローラーのヒーターの空気焼却の防止の保護装置以下段階逆段階の保護スイッチ 圧縮機の高圧保護スイッチ圧縮機の過熱保護スイッチ圧縮機の過電流保護ヒューズ スイッチを転換する無しため 陶磁器の速いヒューズ |
| ケーブル | 1つの5中心（4中心ケーブル+保護グラウンド ワイヤー）ケーブル（5メートル長さ）;一組のヒューズ（傷つきやすい |
| 設置場所の状態 | 地面は平らな、十分換気されて、可燃性、爆発性の、腐食性のガスおよび塵の放す。近くに強い電磁波の源がない。 場所の地上のload-bearing容量:300kg/m2よりより少し 装置のまわりで適切な維持スペースを残しなさい |
| 環境の状態 | 温度:5ºC~35ºC;相対湿度:≤ 85%RH;空気圧:86~106kpa |
| 入れられた電圧 | AC380Vの三相四線式+保安用接地ワイヤー; 正当な電圧変動範囲:AC （1±10%） 380V正当な頻度変動範囲:（1±1%） 60Hz 保護アース線の基づいている抵抗は4Ωよりより少しである;TN-Sの電源またはTTの電源 設置場所で装置のための対応する容量と空気か電源スイッチを形成すれば、このスイッチはこの装置の使用に独立し、捧げられて。私達の会社は装置の外の水源および電源の関係を担当する |
| 力 | 総力は140.0KW （安定が総についてある力の約60%以下がだったトロリーのパワー消費量を含んで後、ない出力電力実際の作動） |
| 部屋はケーブルを接続する | 4×75.0mm2+ 1×50.0mm2 |
| 訓練 | 維持管理の人員（位置の自由な訓練:会社の場所） |
| 保証 | 2years |
